操作场景

Jenkins 是连接持续集成和持续交付的桥梁，采用 Jenkins Master/Slave pod 架构能够解决企业批量构建并发限制的痛点，实现和落地真正意义上持续集成。本文介绍了如何在腾讯云容器服务（TKE）中使用 Jenkins，以实现业务快速可持续性交付，减少资源及人力成本。

工作原理

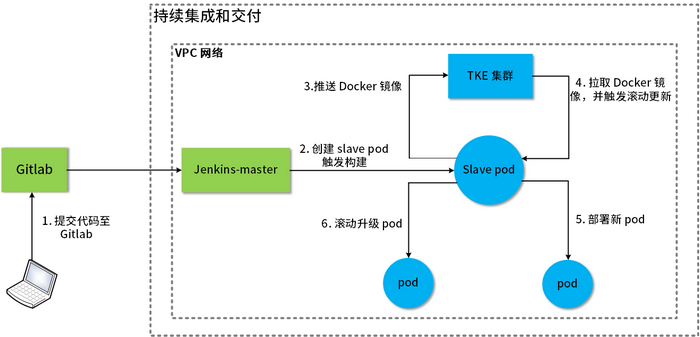

本文采用基于 TKE 的 Jenkins 外网架构，即 Jenkins Master 在 TKE 集群外，slave pod 在集群内。该外网架构图如下所示：

Jenkins Master 、TKE 集群位于同一 VPC 网络下。
Jenkins Master 在 TKE 集群外，slave pod 在 TKE 集群的 node 节点上。
用户提交代码到 Gitlab，触发 Jenkins Master 调用 slave pod 进行构建打包并推送镜像到 TKE 镜像仓库，TKE 集群拉取镜像并触发滚动更新进行 Pod 部署。
多 slave pod 构建可满足批量并发构建的需求。

操作环境

本节介绍了该场景中的具体环境，如下：

TKE 集群

角色	Kubernetes 版本	操作系统
TKE 托管集群	1.1.8 cls-32qxo736（重庆地域）	tlinux2.4x86_64

Jenkins 配置

角色	版本
Jenins Master	Jenkins 2.315
Jenkins Kubernetes 插件	1.21.3

节点

角色	内网 IP	外网IP	操作系统	CPU	内存	带宽
Jenkins Master	192.168.2.42	139.186.160.196	tlinux2.4x86_64	4核	8GB	10Mbps
Node	192.168.0.17	139.186.152.16	tlinux2.4x86_64	4核	8GB	10Mbps

注意事项

确保与 TKE 集群同 VPC 下已具备 Jenkins Master 节点，并且该节点已安装 Git。
确保操作步骤中用到的 gitlab 代码仓库里面已包含 Dockerfile 文件。

步骤1：TKE 集群配置

获取配置 Jenkins 时所需的集群访问地址、token 及集群 CA 证书信息

获取集群凭证

TKE集群开启RBAC控制后如何获取集群token

https://cloud.tencent.com/developer/article/1762567

1，创建serviceAccount

[root@VM-0-17-tlinux ~/jenkins]# kubectl create sa tke-admin
serviceaccount/tke-admin created

2，为serviceAccount绑定集群角色

[root@VM-0-17-tlinux ~/jenkins]# kubectl create clusterrolebinding tke-admin-binding --clusterrole=tke:admin --serviceaccount=default:tke-admin
clusterrolebinding.rbac.authorization.k8s.io/tke-admin-binding created

3，获取serviceAccount对应的token

[root@VM-0-17-tlinux ~/jenkins]# kubectl get sa tke-admin -o=jsonpath='{.secrets[0].name}'
tke-admin-token-7bvqr
[root@VM-0-17-tlinux ~/jenkins]# kubectl get secret  tke-admin-token-7bvqr  -o=jsonpath='{.data.token}' | base64 -d

eyJhbGciOiJSUzI1NiIsImtpZCI6IkVqUDlwYm5CMDBQSTJtclc2NzRZZV9ucnVwcy1FRkdvdHVSOW9rWlB3SGsifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJkZWZhdWx0Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZWNyZXQubmFtZSI6InRrZS1hZG1pbi10b2tlbi03YnZxciIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50Lm5hbWUiOiJ0a2UtYWRtaW4iLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC51aWQiOiIwMjg4M2I2Ny05NGNhLTRhZDUtOTBlNC01YzYyZjQ1MjQ0YzkiLCJzdWIiOiJzeXN0ZW06c2VydmljZWFjY291bnQ6ZGVmYXVsdDp0a2UtYWRtaW4ifQ.zh4kjnUqWTr9-MINcWvRnbbBbY-3aJCAuSzZgypY8tro-MTQymdjST1PdsmmqVbGnLaqErxcINaPTveOpebk3RjpgIoQ324UTolSVCf7b-TpuVY1Ixw2HjYeoPkXGkbyxO-1OAU2CoLItC8SK5pIjgfWtv8ogaQn8aDah8UzcS4KbUkumm28oFz9EAzcnoGbEjvJJqSGMF5ENiHQbdspeUdT2jkdAaM5dK6E5hGwAIEr5vBdlZO7NfuYyJpUMDrfiwaJg-ynYLPpk3Np4cy0CZItBUSSMnLsoRKsGtq1r0oH3awgZ9Fg8

通过上命令获取sa的token，然后进行base64解密就是你可以使用的token了

获取集群 CA 证书

1，登录目标集群的 node 节点，执行以下命令，查看集群 CA 证书，记录并保存查询所得证书信息

[root@VM-0-17-tlinux ~/jenkins]# cat /etc/kubernetes/cluster-ca.crt

授权 docker.sock

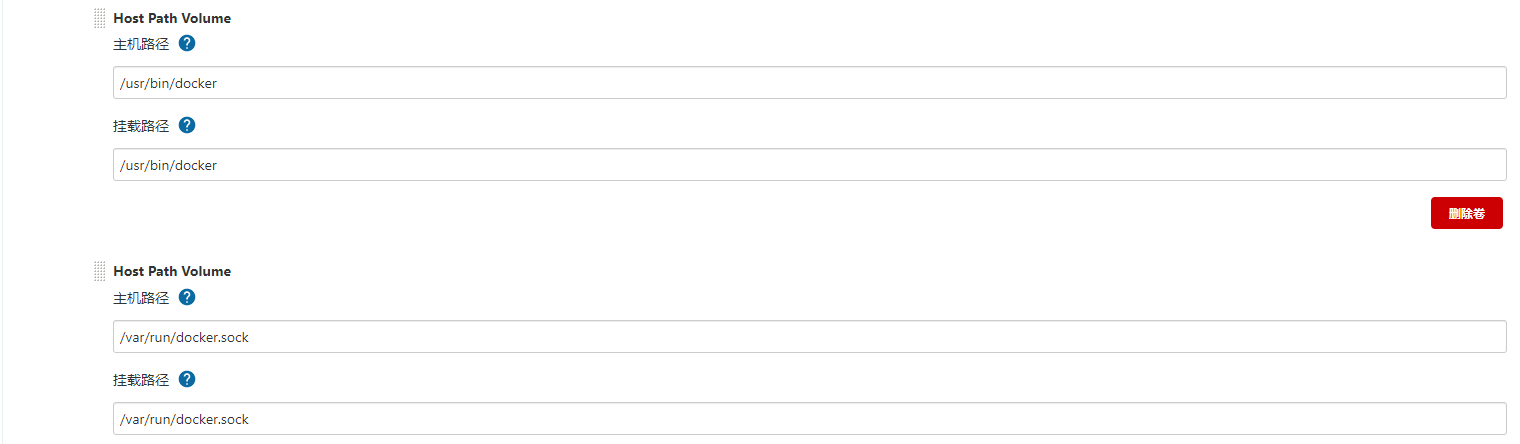

TKE 集群中的每个 node 节点系统里都有一个 docker.sock 文件，slave pod 在执行 docker build 时将会连接该文件。在此之前，需逐个登录到每个节点上，依次执行以下命令对 docker build 进行授权

[root@VM-0-17-tlinux ~/jenkins]# ls -l /var/run/docker.sock
srw-rw---- 1 root root 0 Sep 27 18:14 /var/run/docker.sock
[root@VM-0-17-tlinux ~/jenkins]# chmod 666 /var/run/docker.sock
[root@VM-0-17-tlinux ~/jenkins]# ls -l /var/run/docker.sock
srw-rw-rw- 1 root root 0 Sep 27 18:14 /var/run/docker.sock

步骤2：Jenkins 安装和配置（CVM方式）

安装参考安装文档

【实用技巧】Jenkins 安装和配置.md

添加 TKE 内网访问地址

#该命令可在集群开启内网访问后，从集群基本信息页面中的“集群APIServer” 中获取
sudo sed -i '$a 192.168.2.28 cls-32qxo736.ccs.tencent-cloud.com' /etc/hosts

Jenkins 安装必备插件

Locale：汉化语言插件，安装该插件可使 Jenkins 界面默认设置为中文版。
Kubernetes：Kubernetes-plugin 插件。
Git Parameter 和 Extended Choice Parameter：用于构建打包时传参。

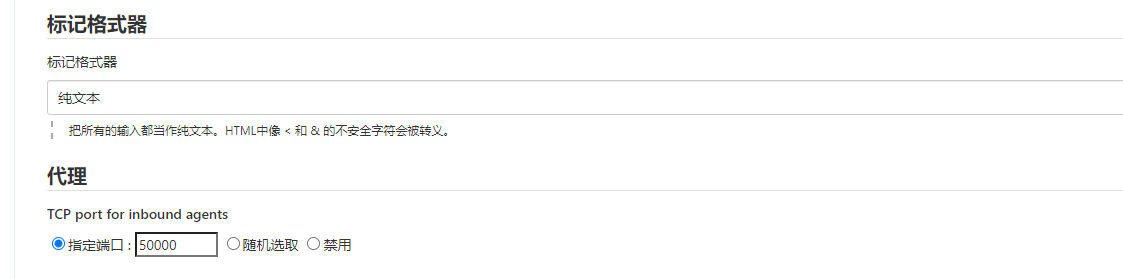

开启 jnlp 端口

【系统管理】>【全局安全配置】>设置入站代理的 TCP 端口为“指定端口 50000”
